Тип конструкции
Бетонные трибуны футбольного стадиона («гребёнка»), временная сборная конструкция из фанеры — резервуар для заполнения водой.
Вид здания:

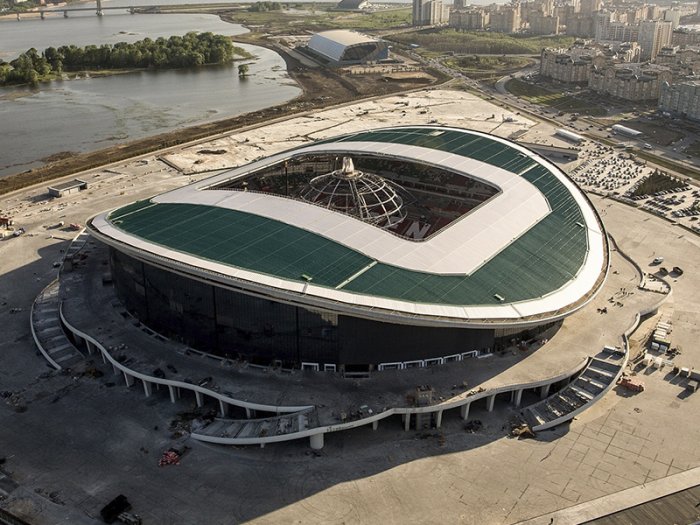

Футбольный стадион «Ак Барс Арена» (до ноября 2019 г. — «Казань Арена»)
Адрес: Казань, Россия, пр-кт Ямашева, 115а
Периоды проведения работ: Осень 2012 г. и весна 2013 г. Общая продолжительность работ — 25 дней.
Общая площадь: Более 40000 кв.м
Заказчик/Генподрядчик: «Интэкс», г. Москва
Подрядчик: Эластолюкс, г. Набережные Челны
Основное оборудование: Дозаторы GAMA Evolution G-50
Разработчик/поставщик систем материалов: АО «Хантсман-НМГ»
Общие принципы:
- бесшовность защитного покрытия на горизонтальных и вертикальных поверхностях;
- обеспечение долговременного сохранения защитных и эстетических свойств, безопасности изоляционного покрытия в условиях интенсивной эксплуатации;
- сокращение стоимости технического обслуживания и увеличение сроков межремонтной эксплуатации.
Использованные продукты
- Primer 1101
(Однокомпонентная полиуретановая грунтовка-пропитка для бетона). - Primer 204
(Двухкомпонентная эпоксидная грунтовка для бетона). - Extraplan 501
(Двухкомпонентная система напыляемой ароматической полимочевины с увеличенной устойчивостью к атмосферным воздействиям.).
Особенности поверхности
- 30 т м2 под креслами;
- 4 т м2 скайбоксы (VIP-зона);
- 1 т м2 президентска¤ трибуна;
- 5 т м2 маршевые лестницы (места повышенного износа).
Описание проекта
Летом 2013 г. древняя Казань принимала XXVII Всемирную Универсиаду.
В рамках подготовки к этому событию была развернута масштабная программа по строительству новых и реконструкции существующих спортивных сооружений, а также модернизации всей необходимой городской инфраструктуры для участников и гостей всемирного праздника студенческого спорта.
Новый футбольный стадион «Казань Арена», спроектированный и построенный в соответствии со всеми современными требованиями, должен был стать центральным спортивным объектом Универсиады, а также местом проведения церемоний открытия и закрытия. Церемония открытия сопровождалась впечатляющей водной феерией, для которой в центре стадиона был построен временный резервуар площадью более 4000 кв.м. Для резервуара, изготовленного из специальной фанеры, требовалось обеспечить надежную гидроизоляцию.
Учитывая значительный масштаб строительных работ и необходимость уложиться в сжатые сроки, генподрядчик поставил задачу использования современных технологий изоляции и защиты поверхности бетонных трибун, способных одновременно обеспечить высокую скорость производства работ, бесшовность, долговечность и климатическую стойкость защитного покрытия, его эксплуатационную безопасность и привлекательный внешний вид.
Решение
Компания Хантсман-НМГ разработала и предложила заказчику спецификацию защитного и гидроизоляционного покрытия на основе напыляемой полимочевины Экстраплан 501, которая полностью соответствовала указанным требованиям.
Предложенное решение было утверждено специалистами заказчика, компании «Интэкс» и генерального проектировщика Татинвестгражданпроект.
На стадии подготовки поверхности для напыления полимочевины были проведены тщательная водоструйная очистка, шлифовка бетона и локальный точечный ремонт с применением полимербетонного раствора на основе эпоксидной грунтовки Праймер 204.
Для пропитки и грунтования поверхности бетона использовалась полиуретановая грунтовка Праймер 1101. Благодаря низкой вязкости Праймер 1101 легко проникает в верхний слой бетонного основания и надёжно запечатывает поры, обеспечивая значительную силу сцепления (адгезию) защитного покрытия с загрунтованной поверхностью бетона.
В качестве основного слоя толщиной 2,0-2,5 мм было произведено напыление полимочевины Экстраплан 501, которая позволяет получать защитные и изоляционные покрытия с высокой механической прочностью, стойкостью к износу и различным климатическим воздействиям.
Несмотря на то, что Экстраплан 501 относится к «ароматическим» полимочевинам, эта система примерно в десять раз менее интенсивно и в десять раз медленнее изменяет оттенок исходного цвета от воздействия прямого солнечного света. Эти свойства Экстраплан 501 позволили не применять дополнительный защитный слой на поверхности нанесенного покрытия трибун и маршевых лестниц стадиона «Казань Арена».
Выполненные работы
- прорывка поверхности водой (кархер);
- просушка поверхности (воздушный компрессор);
- нанесение праймера 1001 (просушка 4 часа);
- напыление полимочевины (с выраниванием всех проблемных зон, выбоин, расход материала 2,5 кг на 1 м2).
Дополнительные работы
- выполнение гидроизоляции бассейна в центре поля в рамках проведения «Церемонии открытия универсиады 2013» — 4000 м2 (основа —сборная фанерная конструкция);
- выполнение гидроизоляционной составляющей узла «Сейсмический шов» на «КАЗАНЬ-АРЕНА» (1100 пог м , ширина шва 20 см);
- выполнение защитного гидроизоляционного покрытия на стадионах «Центр Хоккея» (3 000 м2), «Ракета» (2500 м2), «Олимп» (2000 м2), «Дворец Водных видов спорта (5000 м2), «Трудовые резервы» (1400 м2).
Заключение
В настоящее время стадион «Ак Барс Арена» остаётся одним из важных центров российской и международной спортивной жизни.
Кроме соревнований Универсиады на стадионе проводились футбольные матчи в рамках Чемпионатов России, Лиги Европы УЕФА, Кубка Конфедераций ФИФА 2017 и Чемпионата мира ФИФА 2018, а также соревнования чемпионата мира ФИНА 2015 по водным видам спорта и многочисленные спортивные и общественные мероприятия.
Отличное состояние защитно-изоляционного покрытия трибун и маршевых лестниц в течение многолетней интенсивной эксплуатации подтверждает надёжность выбранного решения с применением полимочевины Экстраплан 501.
